KUSE: Sechsreihige lineare Kugelumlauflager

Die sechsreihigen Kugelumlaufeinheiten der Baureihe KUSE-XL sind die tragfähigsten und steifsten Führungen auf Kugelbasis am Markt. Die hohe Steifigkeit resultiert aus einer kombinierten X- und O-Anordnung der sechs Laufbahnen. Konstrukteuren eröffnet diese Baureihe die Möglichkeit, ihre Maschinen tragfähiger, präziser und laufruhiger zu gestalten. Die Führungen sind vorgespannt und für lange, unbegrenzte Hübe geeignet.

Kugelumlaufeinheiten der Baureihe KUSE-XL werden bevorzugt bei hohen, kombinierten Lasten eingesetzt – aufgrund der hohen Laufruhe sogar in Messmaschinen. Sie sind geeignet für Beschleunigungen bis 150 m/s2, Geschwindigkeiten bis 5 m/s und Betriebstemperaturen von -10 bis maximal 80°C.

Zu unseren Produktlösungen

Produkteigenschaften

Durch die Optimierung der Einlaufzonengeometrie wird bei der sechsreihigen Kugelumlaufeinheit KUSE neben einer geringeren Hubpulsation, eine deutliche Erhöhung der Tragzahlen je nach Baugröße und Baureihe und deutliche Steigerung der Lebensdauer im Vergleich zur herkömmlichen Ausführung erreicht. Der Führungswagen der KUSE ist vollkugelig ausgestattet für höchste Tragfähigkeiten. Sie werden in frei wählbaren Vorspannungsklassen und in verschiedenen Genauigkeitsklassen ausgeliefert.

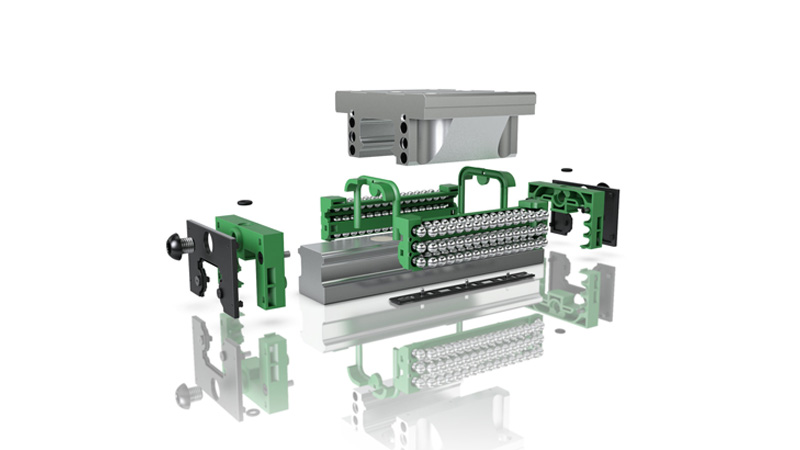

Eine Führung besteht aus mindestens einem Führungswagen mit Wälzkörpern, einer Führungsschiene und ein/ bzw. zweiteiligen Verschlusskappen aus Kunststoff oder Messing.

Im Standardlieferumfang wird ebenfalls ein Schmieranschluss, sowie ein O-Ring zur Schmierung von oben und eine Montage und Transportschiene mitgeliefert. Die KUSE wird werkseitig unbefettet ausgeliefert.

Warum Sie sich für unsere sechsreihigen linearen Kugelumlauflager entscheiden sollten

Höchste Tragfähigkeit
Kugelumlaufeinheiten KUSE sind vollkugelige und vorgespannte Einheiten, die in Anwendungen mit langen, unbegrenzten Hüben, sehr hohen Belastungen und sehr hoher Steifigkeit eingesetzt werden
Verbesserte Steifigkeit und Stabilität
Die sechsreihige Konfiguration erhöht die Steifigkeit und Stabilität der Baugruppe, reduziert Hubpulsationen und sorgt so für präzise, wiederholbare Bewegungen, in CNC- und Messmaschinen. Einzigartig ist ihre Eignung für Achsen aus Basis von Direktantrieben
Reibungslose und effiziente Bewegung
Die KUSE-Serie gewährleistet einen reibungsarmen Betrieb, verbessert die Leistung der Anlagen, spart Energie und reduziert den Verschleiß
Verbesserte Haltbarkeit und Langlebigkeit
Sie sind für den Dauereinsatz in rauen Umgebungen konzipiert und bieten dank mehrerer Kugelreihen eine hohe Lebensdauer. Durch die größtmögliche Anzahl der Wälzkörper sind vollkugelige Führungen äußerst tragfähig und besonders steif. Günstig platzierte Schmiertaschen verlängerte Wartungsintervalle bei minimalem Aufwand gleichmäßige Lastverteilung und verlängerte Wartungsintervalle bei minimalem Aufwand

Produkte

The six-row linear recirculating ball bearing and guideway assemblies KUSE from Schaeffler consist of modular components, allowing for cost-efficient solutions tailored to specific applications.

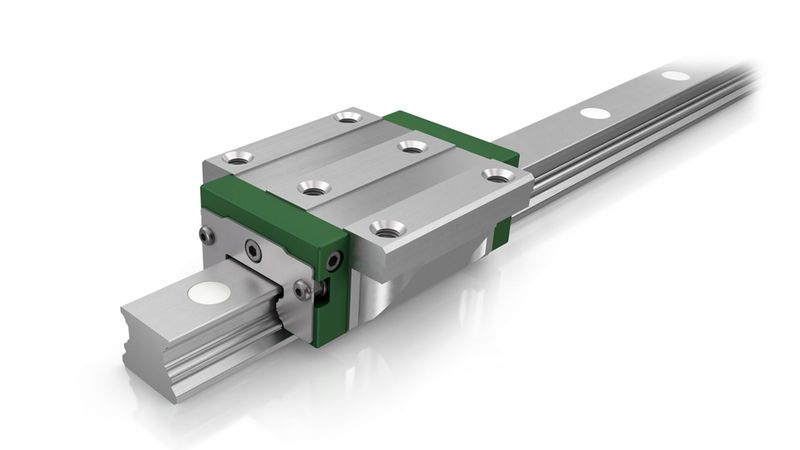

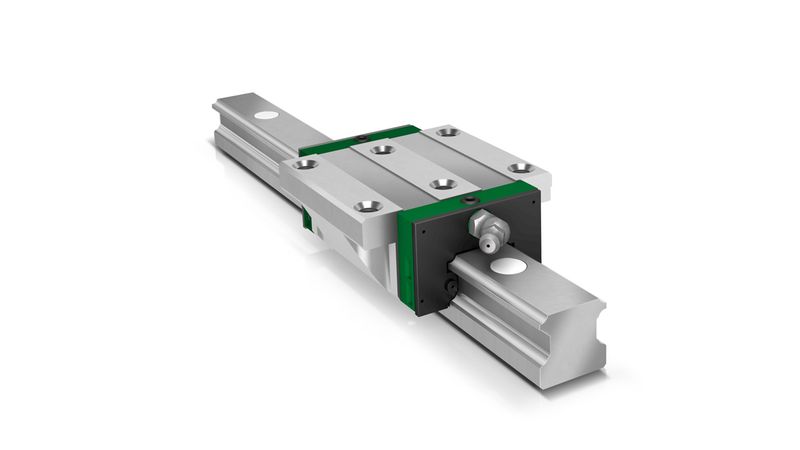

Einheiten
Größen von 20 bis 45
Wagen und Führungsschienen in X- und O-Anordnung mit sechs Kugelreihen
Jetzt kaufen
Führungswagen
4 verschiedene Wagenbauformen erhältlich
Der Tragkörper der Führungswagen ist aus gehärtetem Stahl,die Wälzkörper-Laufbahnen sind feinstgeschliffen.
Geschlossene Kanäle mit Umlenkungen aus Kunststoff führen die Kugeln zurück.
Günstig platzierte Schmiertaschen im Wagen sorgen für ein großes
Fettreservoir und eine vorteilhafte Schmierung
Mit Korrosionsschutz-Beschichtung erhältlich
Jetzt kaufen

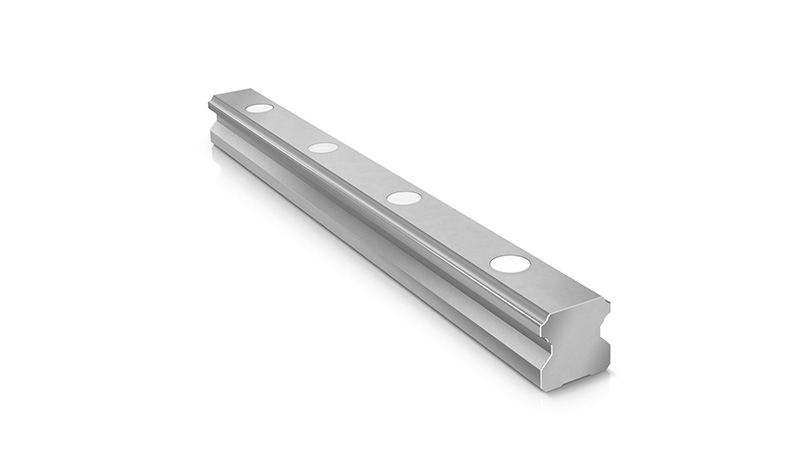

Führungsschienen
Die Führungsschienen sind aus gehärtetem Stahl und allseitig geschliffen, die Laufbahnen für die Wälzkörper feinstgeschliffen.
Von oben oder unten zu befestigen
Abdeckband möglich
Mit Korrosionsschutz-Beschichtung erhältlich
Jetzt kaufen
Zubehör
Dichtungs- und Schmierelemente
Verschlussstopfen aus Messing oder Kunststoff
Abdeckband
Bremselemente
Schmierstoffadapter
Jetzt kaufen

Sind Sie auf der Suche nach einer maßgeschneiderten Lösung für lineare Bewegungen?

Erfahren Sie, wie unsere kundenspezifischen Lösungen Ihren Anforderungen gerecht werden können.

Mehr erfahren

Anwendungen

Die linearen KUSE-Kugelumlauf- und Führungsschienenbaugruppen sind für eine Vielzahl von Anwendungen ausgelegt und bieten Zuverlässigkeit und Präzision dort, wo sie am meisten benötigt werden. Sie eignen sich ideal für Anwendungen, die Präzision, Belastbarkeit und Langlebigkeit erfordern.

Werkzeugmaschinen: Effizienz für eine Vielzahl von Herausforderungen
Maschinenhersteller müssen Funktionen wie Drehen, Fräsen und Schneiden kombinieren, Produktivität steigern und Kosten senken. Unsere Lösungen erhöhen die Flexibilität und ermöglichen höhere Leistung durch die Integration mehrerer Funktionen.
Lösungen für Werkzeugmaschinen
Automatisierungstechnik: Hohe Präzision trotz hoher Belastungen
Hersteller setzen auf Kostenkontrolle, Produktivität, Qualität und Flexibilität. Automatisierung hilft, diese Anforderungen zu erfüllen. Unsere Lösungen für OEMs steigern Zuverlässigkeit und Leistung, überwinden Engpässe und ermöglichen schnelle Kundenreaktionen.
Lösungen für Automatisierungstechnik
Medizinische Ausrüstung: Verbesserte Patientenversorgung
Moderne Gesundheitsversorgung verlangt Mehrwert. Unsere Lösungen für einfache Bewegungssteuerung, intelligente Funktionen und flexible Module steigern Produktivität, Sicherheit und Patientenkomfort.
Lösungen für medizinische Anwendungen
Lebensmittel, Getränke & Verpackung: Effiziente Linearbewegungslösungen
Die Lebensmittel- und Getränkeindustrie benötigt vielfältige Prozesse für die Verpackung. Unsere Linearbewegungsprodukte verbessern Leistung, optimieren Abläufe und sparen Energie in verschiedenen Anwendungen.
Lösungen für die Lebensmittel- und Getränkeindustrie
Robotik: Horizonte erweitern mit fortschrittlichen Bewegungslösungen
Roboter übernehmen repetitive oder gefährliche Aufgaben, steigern die Produktivität und Ergonomie. 7-Achs-Lösungen erweitern den Arbeitsbereich, während Aktuatoren Leistung und Stabilität erhöhen und Linearführungen flexible Anpassungen bieten.
Lösungen für die Robotik
