SNS3268-Z-D
Supporto ritto
Supporto ritto, diviso, per cuscinetti radiali orientabili a rulli con foro cilindrico, diametri metrici degli alberi, per lubrificazione a grasso






Main Dimensions & Performance Data
h1 | 715 mm | Housing height |
g | 400 mm | Housing width |
a | 1.040 mm | Length base |
≈m | 529,1 kg | Peso |
Dimensions
c | 120 mm | Base height |
b | 360 mm | Base width |
n2 | 220 mm | Base hole distance 2 |
D | 620 mm | Bearing seat |
e | 30 mm | Center offset |
h | 360 mm | Center height |
k | 244 mm | Bearing seat width |
m | 870 mm | Base hole distance 1 |
s | M36 | Screw size base hole fixing |
u | 42 mm | Base hole width |
v | 50 mm | Base hole length |
Download:
Attuale variante del prodotto
Material | D | Spheroidal graphite cast iron |


allegato
tutte

2021-06-17 | Technische Produktinformation | TPI 231 | Deutsch
Geteilte Stehlagergehäuse SNS

2016-03-14 | Anleitung (Montage, Betrieb) | Mon 84 | Deutsch
Geteilte Stehlagergehäuse SNS

2014-09-23 | Anleitung (Montage, Betrieb) | Mon 84 | Finnisch
Jaettu pystylaakeripesä SNS

2014-08-19 | Technische Produktinformation | TPI 231 | Spanisch
Soportes partidos SNS para diámetros de eje desde 115 mm a 530 mm y de 47/16 inch a 191/2 inch

2021-08-5 | Technische Produktinformation | TPI 231 | Englisch
Split Plummer Block Housings SNS

2016-03-17 | Anleitung (Montage, Betrieb) | Mon 84 | Englisch
Split Plummer Block Housings SNS

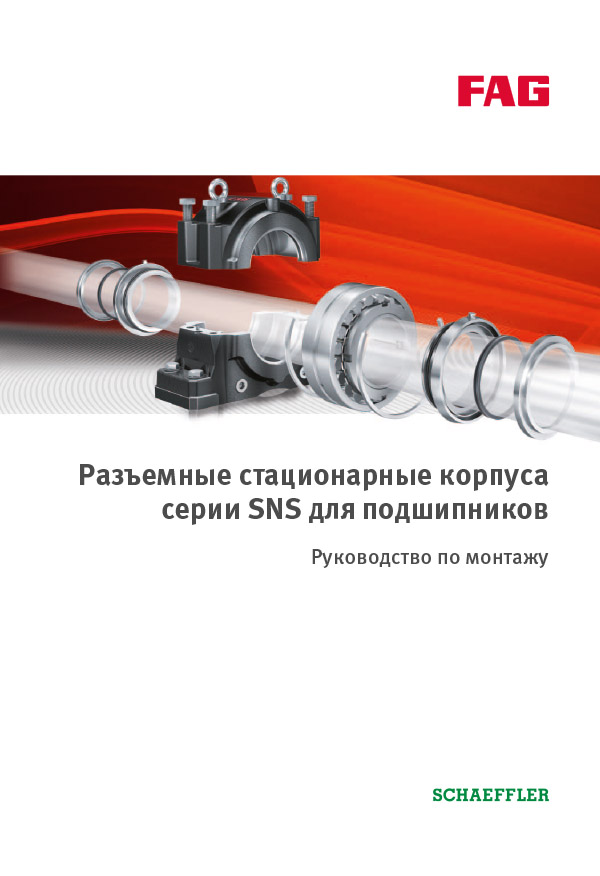

2015-04-15 | Anleitung (Montage, Betrieb) | Mon 84 | Russisch
